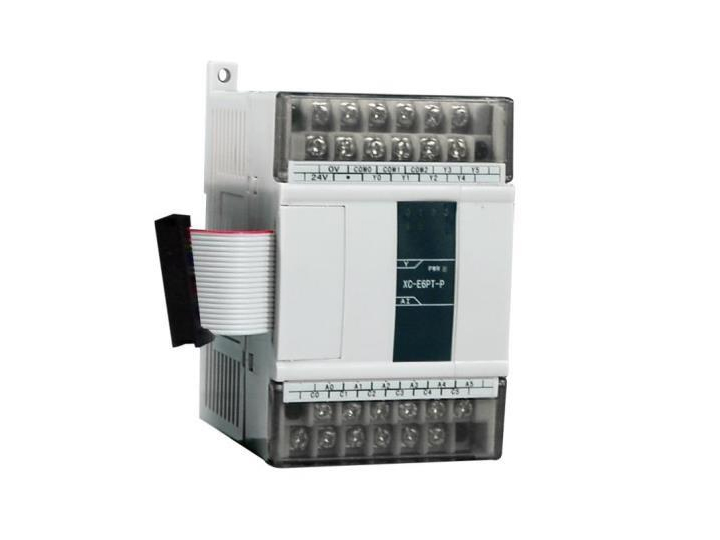

XC系列AD扩展模块

产品详情

产品特点
XC系列PLC适配模拟量输入右扩展模块，包含2、4、8点规格。
XC系列PLC一般可扩展7个模块。
电源规格：DC24V
14位高精度模拟量输入
模拟量输入类型：电压（0~5V、0~10V）、电流（0~20mA、4~20mA）
特殊型号模拟量输入为双极性
隔离处理，抗干扰性能更优

命名规则

1：	系列名称	XC
2：	指代扩展模块	E
3：	模拟量输入点数	2、4、8
4：	指代模拟量输入	AD
5：	>模拟量输入类型	H：内部隔离处理，抗干扰性能更优
		B：输入为双极性

型号一览表

型号	功能
XC-E8AD-H	8通道模拟量输入模块(14bit)；前4路电压、后4路电流
XC-E8AD-B	8通道模拟量输入模块(14bit)；前4路电压、后4路电流，均为双极性
XC-E4AD-H	4通道模拟量输入模块(14bit)；电流、电压可选
XC-E2AD-H	2通道模拟量输入模块(14bit)；电流、电压可选

基本规格

项目	规格
使用环境	无腐蚀性气体
环境温度	0℃~60℃
保存环境温度	-20~70℃
环境湿度	5~95%RH
保存环境湿度	5~95%RH
安装	可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

性能规格

项目	电压输入				电流输入
	2AD-H	4AD-H	8AD-H	8AD-B	2AD-H	4AD-H	8AD-H	8AD-B
模拟量输入范围	0～5V、0～10V			-5～5V、-10～10V	0～20mA、4～20mA			-20～20mA
最大输入范围	±15V				0～40mA			±20mA
数字输出范围	14位二进制数（-8192~8191）
PID输出值	0～K4095
分辨率	1/16383（14Bit）
综合精确度	1%
转换速度	20ms/通道
模拟量用电源	DC24V±10%，100mA

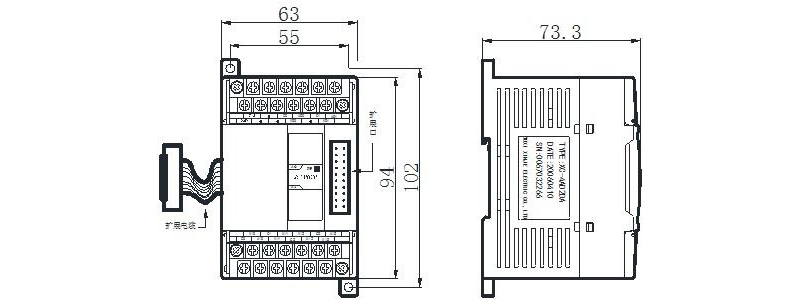

外观尺寸图（单位：mm）
