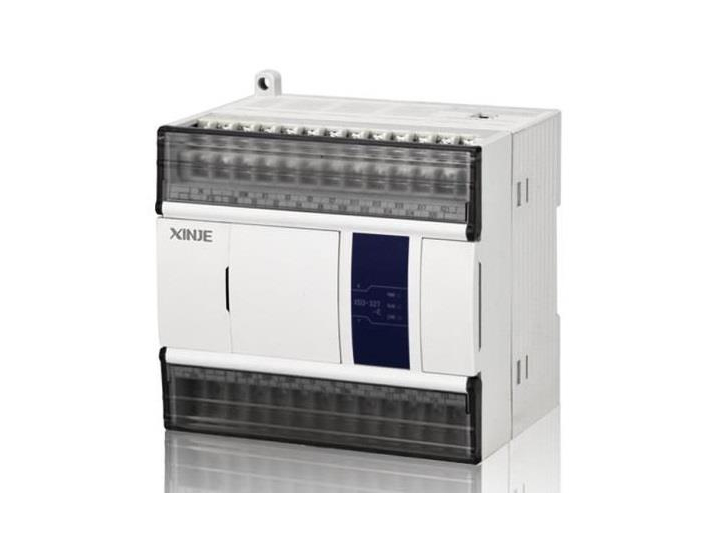

XD1系列基本单元

XD1系列基本单元
产品详情
产品特点
XD1系列经济型PLC,包含10、16、24、32点规格。
适用于小点数的简单应用场合,能够满足用户的一般使用需求。
速度和容量较XC系列大幅度提升
输入类型:NPN
输出类型:晶体管(T)、继电器(R)
电源规格:AC220V、DC24V
支持基本顺控指令和部分应用指令
支持X-NET现场总线功能
不支持高速计数、脉冲输出、频率测量等特殊功能
标配RS232口,用于编程下载
不支持右扩展模块、左扩展ED、扩展BD

型号一览表

型号

输入点数 (DC24V)

输出点数(R,T)

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输

继电器输出

晶体管输出

晶体管继电器混合输出

NPN型

XD1-10R-E XD1-10T-E
XD1-10R-C XD1-10T-C

5点

5点

XD1-16R-E XD1-16T-E

-

XD1-16R-C

-

-

8点

8点

XD1-24R-E XD1-24T-E
XD1-24R-C

12点

12点

XD1-32R-E XD1-32T-E

-

XD1-32R-C XD1-32T-C

-

16点

16点

PNP型

XD1-16PR-E

-

-

-

-

-

8点

8点

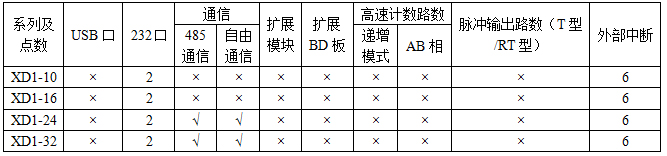

功能配置表
×不支持   √支持


基本规格

项目

规格

绝缘电压

DC500V   2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%(无凝露)

PORT0

RS-232,X-NET通讯方式,程序上下载和监控

PORT1

RS-232,连接人机界面编程或调试

PORT2

RS485,连接智能仪表、变频器等

安装

可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上

接地

第三种接地(不可与强电系统公共接地)


性能规格

项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池(3V纽扣电池)

用户程序容量※1

256KB;

I/O

点数※2

总点数

10点

16点

24点

32点

输入点数

5点X0~X4

8点X0~X7

12点X0~X13

16点X0~X17

输出点数

5点Y0~Y4

8点Y0~Y7

12点Y0~Y13

16点Y0~Y17

内部线圈(X)※3

1280点:X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈(Y)※4

1280点:Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

(M、HM)

11008点

M0~M7999【HM0~HM959】※5

特殊用※6  SM0~SM2047

流程(S)

1152点

S0~S1023【HS0~HS127】

定时器(T)

点数

672点

T0~T575【HT0~HT95】

规格

100ms定时器:设置时间0.1~3276.7秒

10ms定时器:设置时间0.01~327.67秒

1ms定时器:设置时间0.001~32.767秒

计数器(C)

点数

672点

C0~C575【HC0~HC95】

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM寄存器

(FD)

8144字

FD0~FD6143

特殊用※6  SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释:
※1:用户程序容量,指保密下载时的最大程序容量。
※2:I/O点数,指用户可从外部接入、输出信号的端子数。
※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。
※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。
※5:【】标志,为默认的断电保持区域,不可更改。
※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用。
※7:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。
※8:没有与外设实连的I/O可作为快速内部继电器使用。

外观尺寸图(单位:mm)

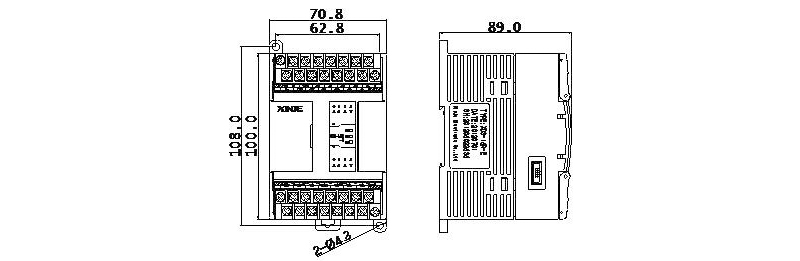

XD1-10/16:

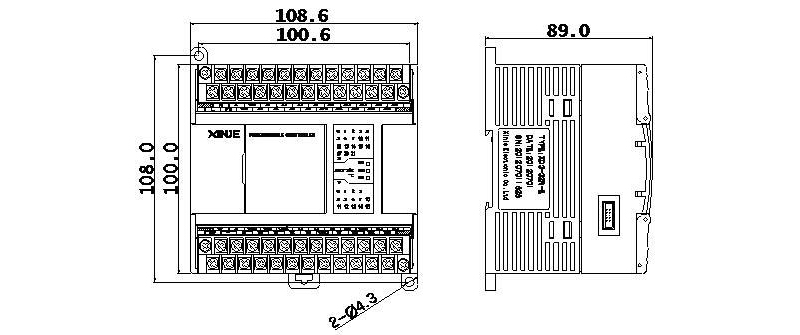

XD1-24/32:
