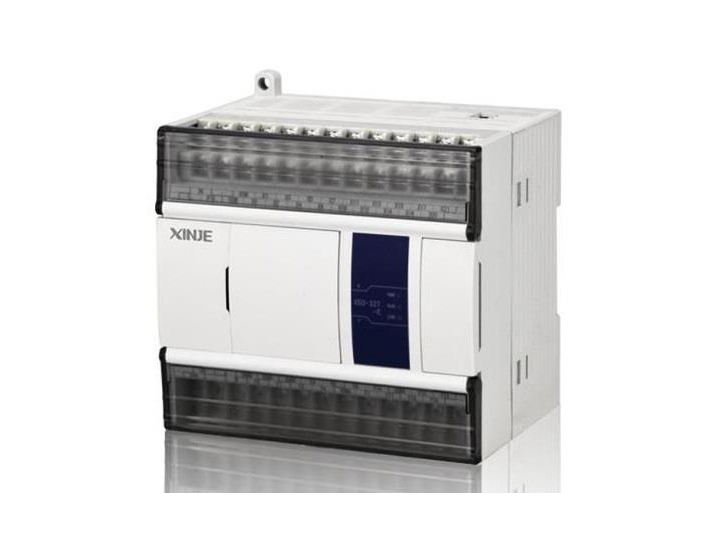

产品特点
XD3系列特殊机型，集逻辑控制，热电偶输入于一体。
开关量输入：8点（NPN型光耦隔离）、开关量输出：14点（晶体管型）
热电偶信号输入：4点
电源规格：AC220V
支持2路AB相输入
支持2路高速计数（10KHz）
支持MODBUS、X-NET通讯
性价比高，大幅度节省了空间
型号一览表
|
型 号 |
功 能 |
|
XD-22T4TC-E |
8路NPN型开关量输入、14路晶体管输出、4路热电偶信号输入 |

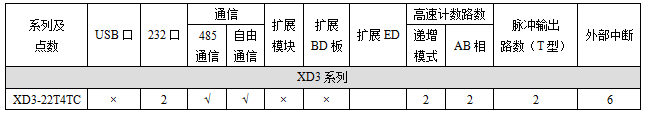

功能配置表
×不支持 √支持
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
COM0口 |
RS232（出厂默认X-NET协议），连接PC下载/上传/监控 |
|
COM1口 |
RS232（出厂默认MODBUS协议，连接上位机、人机界面编程或调试 |
|
COM2口 |
RS485，连接智能仪表、变频器等 |
|
安装 |
可用M3的螺丝固定或直接安装在的导轨上 |
|
接地（FG2 |
第三种接地（不可与强电系统公共接地） |
性能规格
|
项目 |
规格 |
||
|
程序执行方式 |
循环扫描方式 |
||
|
编程方式 |
指令、梯形图并用 |
||
|
处理速度 |
0.02~0.05us； |
||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
||
|
用户程序容量※1 |
256KB |
||
|
I/O 点数 ※2 |
总点数 |
22点 |
|
|
输入点数 |
8点X0~X7 |
||
|
输出点数 |
14点Y0~Y15 |
||
|
内部线圈（X）※3 |
1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||
|
内部线圈（Y）※4 |
1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||
|
内部线圈（M、HM、SM） |
11008点 |
M0~M7999【HM0~HM959】※5 |
|
|
流程（S、HS） |
1152点 |
S0~S1023【HS0~HS127】※5 |
|
|
定时器（T、HT、ET） |
点数 |
712点 |
T0~T575【HT0~HT95】※5 |
|
精确定时 ET0~ET39 |
|||
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
||
|
计数器（C、HC、HSC） |
点数 |
712点 |
C0~C575【HC0~HC95】※5 |
|
高速计数器 HSC0~HSC39 |
|||
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||
|
数据寄存器（D、HD、HSD） |
11548字 |
D0~D7999【HD0~HD999】※5 |
|
|
特殊用※6 ：SD0~SD2047【HSD0~HSD499】※5 |
|||
|
FlashROM寄存器 （FD、SFD） |
8192字 |
FD0~FD6143 |
|
|
特殊用※6 ：SFD0~SFD1999 |
|||
|
特殊保密寄存器 FS0~FS47 |
|||
|
WAIT指令专用线圈 |
32点 |
SEM0~SEM31 |
|
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||
|
口令保护 |
6位长度ASCII |
||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域，不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅《XD/XL系列可编程控制器用户手册【基本指令篇】》附录1。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
模拟量输入规格
|
项目 |
内容 |
|
|
模拟量输入信号 |
K、S、E、N、B、T、J、R型热电偶 |
|
|
测量温度范围 |
K型 |
0℃～1300℃ |
|
S型 |
0℃～1700℃ |
|
|
E型 |
0℃～600℃ |
|
|
N型 |
0℃～1200℃ |
|
|
B型 |
0℃～1800℃（250℃以下显示0） |
|
|
T型 |
0℃～400℃ |
|
|
J型 |
0℃～800℃ |
|
|
R型 |
0℃～1700℃ |
|
|
数字输出范围 |
0～最大测温值×10（以K型为例，数字输出范围为0~13000） 带符号位16位，二进制 |
|
|
控制精度 |
±0.5℃ |
|
|
分辨率 |
0.1℃ |
|
|
综合精确度 |
1%（相对最大值） |
|
|
转换速度 |
80ms/1通道 |
|
注：
（1）无信号输入时，其通道数据为-1。
（2）根据实际需要，连接热电偶。
（3）热电偶所安装设备的外壳须接地。
外观尺寸图（单位：mm）
