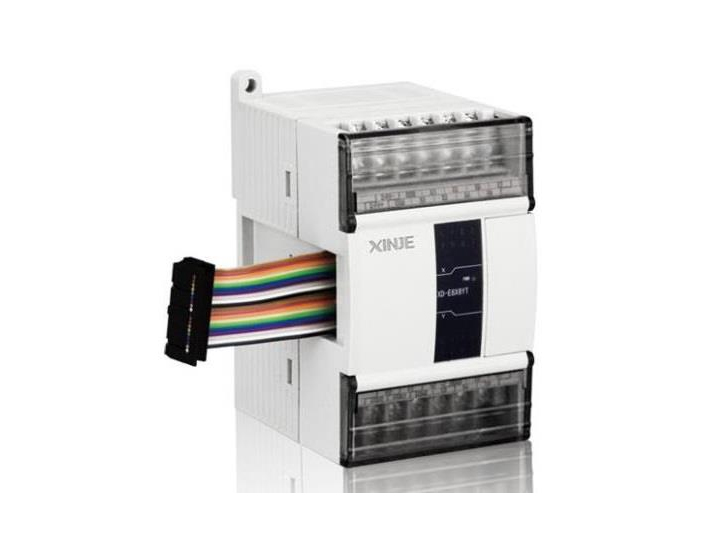

XD系列I/O扩展模块

1：

系列名称

XD

2：

指代扩展模块

E

3：

输入点数

8、16、32

4：

输入专用

NPN输入时：X

PNP输入时：PX

5：

输出点数

8、16、32

6：

输出形式

YR：继电器输出

YT：晶体管输出

7：

电源规格

空：DC24V

C：DC24V

E：AC220V

型号

输入输出

总点数

输入点数

（DC24V）

输出点数

（R，T）

类型

输入

输出

继电器输出

晶体管输出

NPN型

XD-E8X

-

-

8点

8点

-

-

XD-E8YR

XD-E8YT

8点

-

8点

-

XD-E8X8YR

XD-E8X8YT

16点

8点

8点

XD-E16X

-

-

16点

16点

-

XD-E16YR

XD-E16YT

16点

-

16点

-

XD-E16X16YR-E

XD-E16X16YT-E

32点

16点

16点

-

XD-E16X16YR-C

XD-E16X16YT-C

32点

16点

16点

XD-E32X-E

-

-

32点

32点

-

XD-E32X-C

-

-

32点

32点

-

-

XD-E32YR-E

XD-E32YT-E

32点

-

32点

-

XD-E32YR-C

XD-E32YT-C

32点

-

32点

PNP型

XD-E8PX

-

-

8点

8点

-

-

XD-E8PX8YR

XD-E8PX8YT

16点

8点

8点

XD-E16PX

-

-

16点

16点

-

-

XD-E16PX16YR-E

XD-E16PX16YT-E

32点

16点

16点

-

XD-E16PX16YR-C

XD-E16PX16YT-C

32点

16点

16点

XD-E32PX-E

-

-

32点

32点

-

XD-E32PX-C

-

-

32点

32点

-

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

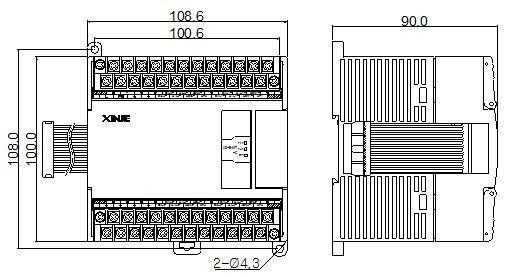

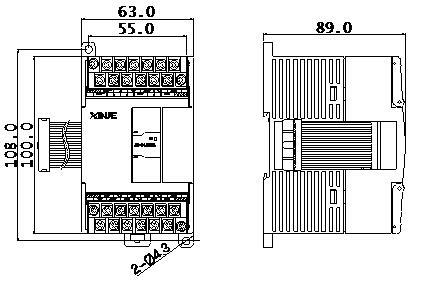

安装

可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

型   号

功 能 说 明

NPN输入型

PNP输入型

XD-E8X

XD-E8PX

8通道开关量输入

XD-E8YR

-

8通道继电器输出

XD-E8YT

-

8通道晶体管输出

XD-E8X8YR

XD-E8PX8YR

8通道开关量输入，8通道继电器输出

XD-E8X8YT

XD-E8PX8YT

8通道开关量输入，8通道晶体管输出

XD-E16X

XD-E16PX

16通道开关量输入

XD-E16YR

-

16通道继电器输出

XD-E16YT

-

16通道晶体管输出

XD-E16X16YR-E

XD-E16PX16YR-E

16通道开关量输入，16通道继电器输出，AC220V

XD-E16X16YR-C

XD-E16PX16YR-C

16通道开关量输入，16通道继电器输出，DC24V

XD-E16X16YT-E

XD-E16PX16YT-E

16通道开关量输入，16通道晶体管输出，AC220V

XD-E16X16YT-C

XD-E16PX16YT-C

16通道开关量输入，16通道晶体管输出，DC24V

XD-E32YR-E

-

32通道继电器输出，AC220V

XD-E32YR-C

-

32通道继电器输出，DC24V

XD-E32YT-E

-

32通道晶体管输出，AC220V

XD-E32YT-C

-

32通道晶体管输出，DC24V

XD-E32X-E

XD-E32PX-E

32通道开关量输入，AC220V

XD-E32X-C

XD-E32PX-C

32通道开关量输入，DC24V
