产品特点
XD系列扩展通讯ED模块主要用于扩展RS232或者RS485通讯口。
可用于XD系列PLC左侧扩展使用，但是RS232和RS485只能使用其中一种通讯。
薄片设计，占用空间小。
XD系列PLC一般可扩展1个ED模块。
命名规则
|
1： |
系列名称 |
XD |
|
2： |
通讯板类型 |
S：表示RS232通讯 |
|
|
|
E：表示RS485通讯 |
|
|
|
COBOX：表示CANopen通讯 |
|
3： |
扩展类型 |
ED：表示扩展ED模块 |
型号一览表
|
型 号 |
功 能 |
|
XD-NES-ED |
XD系列PLC扩展ED模块，可以扩展1个RS232或者RS485通讯口（注意：只能使用其一） |
|
XD-COBOX-ED |
CANopen通讯扩展ED模块，可做主站也可做从站 |
基本规格
|
项 目 |
规 格 |
|
安装方式 |
直接安装在XD系列PLC本体左侧 |
|
外形尺寸 |
100mm×18mm×99.5mm |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5~95% |
CANopen通讯规格
|
项目 |
规格 |
|
传输方式 |
CAN |
|
电气隔离 |
500VDC |
|
传输电缆 |
两条通讯线、一条屏蔽线和一条接地线 |
|
信息类型 |
PDO、SDO、SYNC、Emergency、NMT |
|
串行传输速度 |
10 kbps~1 Mbps |

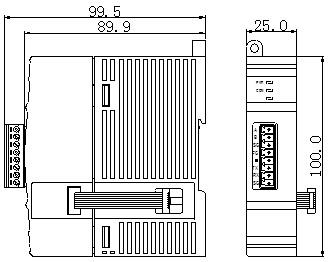

外观尺寸图（单位：mm）
