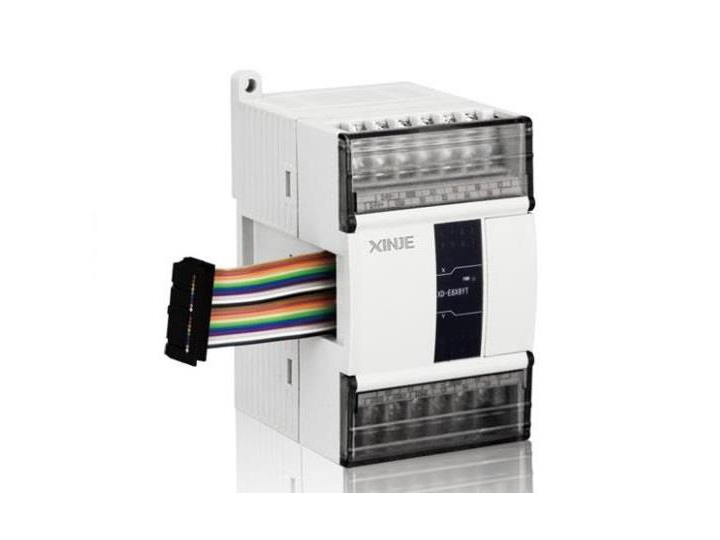

XD系列温度扩展模块

XD系列温度扩展模块
产品详情

产品特点

XD系列PLC适配温度输入右扩展模块,包含2点、4点、6点输入规格。

XD系列PLC一般可扩展10~16个模块。

电源规格:DC24V

支持PT100铂热电阻、多种热电偶类型。

精度为0.1℃。

内藏冷端补偿电路。

独立设置每路温度通道PID参数值,具有单独寄存器地址空间。

支持PID实时自整定功能。允许设备在各种状态下(冷态、加热状态、过渡状态等),进行PID自整定,得到合适PID整定值。

支持FROM和TO指令与本体交换数据,增加产品运用灵活性,节省交互数据量,扩大数据存储空间。

XD-E6TC-P-H各通道隔离处理,可多个通道同时采样,采样速率更快。



命名规则


1:

系列名称

XD

2:

指代扩展模块

E

3:





温度输入点数





2:2通道温度输入

4:4通道温度输入

6:6通道温度输入

4:





指代传感器输入类型





TC:热电偶输入

PT:铂热电阻

PT3:铂热电阻(三线制)

5:

是否带PID控制

P:带PID调节功能

无:不支持PID控制

6:

是否带通道隔离

H:带通道隔离

无:不带通道隔离

型号一览表

型 号

功 能

XD-E2TC-P

0~1300℃,2通道热电偶温度采集模块,精度0.1度,2通道独立输出PID参数;

XD-E4PT3-P

-100~500℃,4通道Pt100温度采集模块,精度0.1度,PID输出

XD-E6TC-P

0~1300℃,6通道热电偶温度采集模块,精度0.1度,6通道独立输出PID参数;

XD-E6PT-P

-100~500℃,6通道Pt100温度采集模块,精度0.1度,PID输出

XD-E6TC-P-H -200℃~1372℃,6通道热电偶温度采集模块,精度0.1度,6通道独立输出PID参数

注意:上述热电偶型温度模块温度范围是以K型热电偶为例,其他热电偶请参考《XD系列PLC扩展模块用户手册》。


基本规格

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

可用M3的螺丝固定或直接安装在DIN46277(宽35mm)的导轨上

性能规格

项目

4PT3-P

6PT-P

2TC-P、6TC-P

6TC-P-H

模拟量输入信号

Pt100铂热电阻

(三线制)

Pt100铂热电阻

K、S、E、N、B、T、J型热电偶

测量温度范围

-100℃~500℃

-100℃~500℃

0℃~1300℃

-200℃~1372℃

数字输出范围

-1000~5000,

带符号位16位,二进制

-1000~5000,

带符号位16位,二进制

0~10000,

带符号位16位,二进制

0~13720,

带符号位16位,二进制

分辨率

0.1℃

综合精确度

1%(相对最大值)

转换速度

450ms/4通道

80ms/1通道

80ms/1通道

80ms/1通道

模拟量用电源

DC24V±10%,50mA

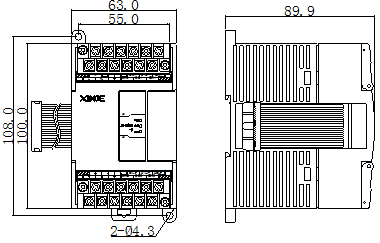

外观尺寸图(单位:mm)
