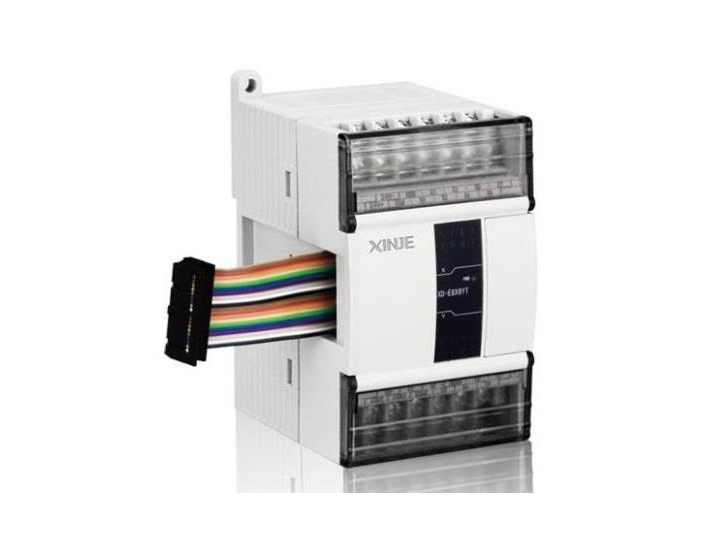

产品特点
支持4通道绝对值编码器位置检测或4通道位移传感器检测。
XD系列PLC一般可扩展10~16个模块。
电源规格：DC24V
适用于10~31bit的SSI编码器，支持125KHz~1MHz的通信频率，支持格雷码或二进制格式编码。
具有断线检测报警功能。
命名规则
|
1： |
系列名称 |
XD系列 |
|
2： |
扩展标志 |
E：指代扩展模块 |
|
3： |
可接编码器个数 |
4：指代4路检测通道数 |
|
4： |
数据通讯格式 |
SSI：表示模块接编码器的数据格式 |
型号一览表
|
型 号 |
功 能 |
|
XD-E4SSI |
4路编码器检测模块，适用于10~31bit的SSI编码器，AC220V电源输入 |
基本规格
|
项目 |
规格 |
|
模块电源 |
DC24V（可输入范围：20.4~28.8V） |
|
模块功耗 |
1W（空载时） |
|
位置检测 |
绝对模式 |
|
SSI数据和时钟信号差异 |
符合RS422标准 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
输入输出精度表
|
项目 |
编码器输入 |
|
支持编码器位数 |
10bit~31bit |
|
数字输出范围 |
0~编码器最大反馈值 |
|
分辨率 |
1/编码器最大反馈值 |
|
通信频率 |
125KHz~1MHz |
|
编码类型 |
格雷码或二进制编码 |
|
综合精确度 |
1% |
|
转换速度 |
400us/1通道 |
|
编码器用电源 |
DC24V±10%，150mA |
通信速率与线缆长度
|
通信频率 |
屏蔽双绞线长度 |
|
125KHz |
最长320m |
|
250KHz |
最长160m |
|
500KHz |
最长60m |
|
1MHz |
最长20m |
外观尺寸图（单位：mm）
