产品说明
集PLC和HMI功能于一体（OP文本显示器&XD系列PLC）
开关量输入：10点，光耦隔离
开关量输出：8点，晶体管输出
模拟量扩展：Z -4AD2DA-A-BD、Z -3AD3PT-BD，可同时扩展2块BD板
HMI画面编辑简单直观，功能丰富
LCD显示：192×64像素（3.7英寸）；LCD寿命可达2万小时
功能键多达26个，功能均可自由指定
按键灵敏、精确
编程口多重功能设计：HMI和PLC编程使用同一根编程电缆
防水等级符合IP20
结构紧凑，大幅度节省电控柜空间
命名规则
|
1： |
系列名称 |
ZP系列：显示区域不带触摸功能 |
|
2： |
PLC类型 |
3：PLC部分为XD3系列 |
|
3： |
输入输出点数 |
18：10入8出 |
|
4： |
输出类型 |
T：晶体管输出 |
型号一览表
|
型 号 |
功 能 |
|
ZP3-18T |
屏部分为3.7英寸黄绿色显示屏，像素192*64，26个按键，画面容量：64KB；PLC部分为XD3系列10入/8出PLC，晶体管输出；带485通讯；3路AB相计数，8路外部中断；可扩展2块BD板；DC24V供电 |
电气规格
|
项 目 |
规 格 |
|
|
电气 特征 |
输入电压 |
DC24V |
|
功耗 |
低于10W（TYP2.0W） |
|
|
允许瞬时停电 |
小于20ms |
|
|
耐电压 |
AC1000V-10mA 1分钟（信号与地间） |
|
|
绝缘阻抗 |
约10MΩ，DC500V（信号与地间） |
|
|
环境 |
操作温度 |
0～50℃ |
|
保存温度 |
–10～60℃ |
|
|
环境湿度 |
20~85%（无凝露） |
|
|
耐振动 |
10~25Hz（X，Y，Z方向各30分钟2G） |
|
|
抗干扰 |
电压噪声： 1000Vp-p |
|
|
周围空气 |
无腐蚀性气体 |
|
|
保护结构 |
符合IP20 |
|
|
结构 |
冷却方式 |
自然风冷 |
|
外部尺寸 |
172.0*121.0*56.5 |
|
|
面板开孔尺寸 |
164.0*113.0 |
|
|
接口 |
下载口 |
RS-232 |
|
通讯口 |
RS-485 |
|
HMI规格
|
项 目 |
规 格 |
|
|
画面 属性 |
类型 |
黄绿色LCD |
|
屏幕大小 |
3.7英寸 |
|
|
使用寿命 |
20000小时以上，环境温度25℃，24小时运行 |
|
|
显示区域 |
192*64 |
|
|
对比度 |
电位器可调 |
|
|
文字设定 |
简/繁体中文，英文 |
|
|
字符尺寸 |
点阵字体，矢量字体 |
|
|
触摸方式 |
不可触摸 |
|
|
存储器 |
画面 |
64KB FlashROM |
|
数据 |
4KB SRAM |
|
PLC规格
|
项 目 |
规 格 |
||
|
程序执行方式 |
循环扫描方式 |
||
|
编程方式 |
指令、梯形图并用 |
||
|
处理速度 |
0.05us |
||
|
停电保持 |
使用FlashROM及锂电池 |
||
|
用户程序容量※1 |
256KB |
||
|
I/O点数※2 |
输入10点，输出8点 |
||
|
内部线圈（M、HM） |
11008点 |
M0~M7999【HM0~HM959】※5 |
|
|
特殊用※6 SM0~SM2047 |
|||
|
流程（S） |
1152点 |
S0~S1023【HS0~HS127】 |
|
|
定时器（T） |
点数 |
704点 |
T0~T575 【HT0~HT95】 |
|
精确定时ET0~ET31 |
|||
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
||
|
计数器（C） |
点数 |
704点 |
C0~C575【HC0~HC95】 |
|
高速计数器HSC0~HSC31 |
|||
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||
|
数据寄存器（D） |
11548字 |
D0~D7999【HD0~HD999】※5 |
|
|
特殊用※6 SD0~SD2047 |
|||
|
特殊用※6 HSD0~HSD499 |
|||
|
FlashROM寄存器（FD） |
7120字 |
FD0~FD5119 |
|
|
特殊用※6 SFD0~SFD1999 |
|||
|
特殊保密寄存器（FS） |
48字 |
FS0~FS47 |
|
|
顺序功能块WAIT指令专用线圈 |
32 |
SEM0~SEM31 |
|
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||
|
口令保护 |
6位长度ASCII |
||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※5：【】标志，为默认的断电保持区域，不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

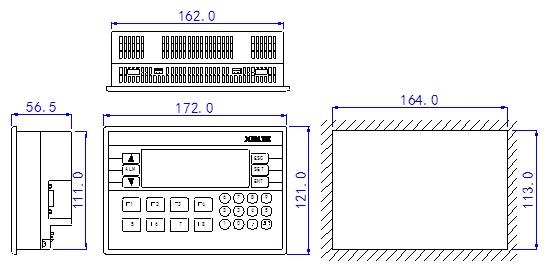

产品外形及尺寸（单位：mm）
