产品特点
XL系列PLC适配模拟量输入右扩展模块，包含8点规格。
XL系列PLC一般可扩展10~16个模块。
电源规格：DC24V
8路14位高精度模拟量输入
模拟量输入类型：电压、电流
模拟量输入为双极性
命名规则
|
1： |
系列名称 |
XL |
|
2： |
指代扩展模块 |
E |
|
3： |
模拟量输入点数 |
8 |
|
4： |
指代模拟量输入 |
AD |
|
5： |
模拟量输入类型 |
A：输入全部为电流型 |
|
|
|
V：输入全部为电压型 |
型号一览表
|
型 号 |
功 能 |
|
XL-E8AD-A |
8通道模拟量输入模块（14bit）； 电流双极性输入（0~20mA、4~20mA、-20~20mA） |
|
XL-E8AD-V |
8通道模拟量输入模块（14bit）； 电压双极性输入（0~5V、0~10V、-5~5V、-10~10V） |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
电压输入 |
电流输入 |
||
|
8AD-V |
8AD-A |
8AD-A |
8AD-V |
|
|
模拟量输入范围 |
0~5V,0~10V -5~5V,-10~10V |
- |
0~20mA,4~20mA -20~20mA |
- |
|
最大输入范围 |
±15V |
- |
-40～40mA |
- |
|
数字输出范围 |
14位二进制数（0~16383或-8192~8191） |
|||
|
分辨率 |
1/16383（14Bit） |
|||
|
综合精确度 |
1% |
|||
|
转换速度 |
2ms/通道 |
|||
|
模拟量用电源 |
DC24V±10%，150mA |
|||

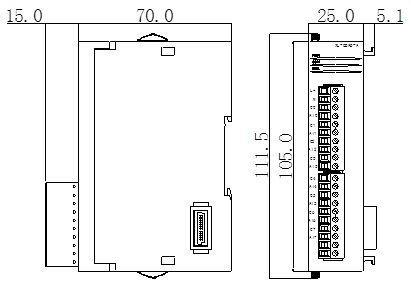

外观尺寸图（单位：mm）
