产品特点
XG系列PLC适配温度输入右扩展模块，包含8点输入规格。
XG系列PLC一般可扩展16个模块。
电源规格：DC24V
支持PT100铂热电阻、多种热电偶类型。
精度为0.1℃。
内藏冷端补偿电路。
独立设置每路温度通道PID参数值，具有单独寄存器地址空间。
支持PID实时自整定功能。允许设备在各种状态下（冷态、加热状态、过渡状态等），进行PID自整定，得到合适PID整定值。
支持FROM和TO指令与本体交换数据，增加产品运用灵活性，节省交互数据量，扩大数据存储空间。
命名规则
|
1： |
系列名称 |
XG |
|
2： |
指代扩展模块 |
E |
|
3： |
温度输入点数 |
8：8通道温度输入 |
|
4： |
指代传感器输入类型 |
TC：热电偶输入 PT3：三线铂热电阻 |
|
5： |
是否带PID控制 |
P：带PID调节功能 |
型号一览表
|
型 号 |
功 能 |
|
XD-E8TC-P |
8通道热电偶，支持多种类型热电偶温度传感器用模拟输入，精度0.1度，8通道独立输出PID参数； |
|
XD-E8PT3-P |
-100℃～500℃，8通道三线热电偶温度采集模块，精度0.1度，模块自带PID控制功能； |
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
|
项目 |
8PT3-P |
8TC-P |
|
模拟量输入信号 |
Pt100铂热电阻 |
K、S、E、N、B、T、J以及R型热电偶 |
|
测量温度范围 |
-100℃～500℃ |
0℃～1000℃（K型） |
|
数字输出范围 |
-1000～5000， 带符号位16位，二进制 |
0～10000， 带符号位16位，二进制 |
|
控制精度 |
±0.5℃ |
|
|
分辨率 |
0.1℃ |
|
|
综合精确度 |
1%（相对最大值） |
|
|
转换速度 |
650ms/8通道 |
450ms/8通道 |
|
模拟量用电源 |
DC24V±10%，50mA |
|
注意：
（1）XG-E8PT3-P无信号输入时，其通道数据为数字输出范围最大值。
（2）XG-E8TC-P无信号输入时，其通道数据为数字输出-1。
（3）根据实际需要，连接K型等多种热电偶。
（4）热电偶所安装设备的外壳须接地。

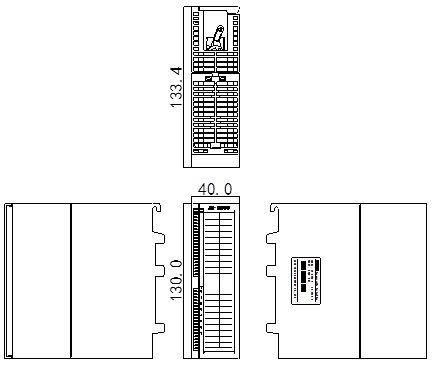

外观尺寸图（单位：mm）
