产品说明
耐油型触摸屏，更适用于油污重的工业场合
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 4.3~10.1英寸，1677万色TFT液晶显示，LED背光
3. 2个COM口，独立通讯，支持RS232/RS485/RS422等通讯方式，可实现多屏一机
4. 标配时钟
5. USB-B接口，实现数据传输
6. 支持多种以太网通讯（支持与MODBUS TCP协议设备及西门子S7-1200 PLC通过以太网通讯）
型号说明
-MT(P)：USB-B接口、耐油型
-UT(P)：USB-B接口、USB-A接口、耐油型
-ET(P)：USB-B接口、USB-A接口、以太网接口、耐油型
-XT(P)：精简款、耐油型
规格参数
|
型号 |
TGA62 |
TG765 |
TG465 |
|
你刚才 |
TGA62-MT(P) TGA62-ET(P) |
TG765-MT(P) TG765-UT(P) TG765-XT(P)-C |
TG465-MT(P)
|
|
产品特性 |
|||
|
尺寸 |
10.1 |
7 |
4.3 |
|
分辨率 |
800*480 |
800*480 |
480*272 |
|
液晶屏 |
TFT液晶显示，LED背光 |
||
|
显示颜色 |
1677万色 |
||
|
亮度（cd/m2） |
200 |
||
|
触摸面板 |
四线电阻式触摸屏 |
||
|
液晶寿命 |
50000小时以上，环境温度25℃，24小时运行 |
||
|
存储器 |
128MB |
||
|
外部接口 |
|||
|
PLC口 |
RS232/RS422/RS485 [TG765-XT(P)-C：RS232] |
||
|
Download口 |
RS232/RS485 [TG765-XT(P)-C、TG465-MT(P)/UT(P)无此口] |
||
|
USB接口1 |
USB-B（符合USB2.0规范），USB下载口 |
||
|
USB接口2 |
USB-A（符合USB2.0规范），U盘口，UT(P)/ET(P)型号支持 |
||
|
以太网口 |
-ET(P)型号支持 |
||
|
电气特性 |
|||
|
输入电压 |
DC24V（电压范围：DC22V~DC26V） |
||
|
消耗电流 |
270mA |
200mA |
180mA |
|
允许失电 |
10ms以下（实际失电小于1s） |
||
|
抗电压冲击 |
AC1000V，10mA，小于1分钟（信号与地间） |
||
|
绝缘电阻 |
DC500V，10MΩ以上（信号与地间） |
||
|
环境 |
|||
|
运行温度 |
0℃~50℃ |
||
|
存储温度 |
-20℃~60℃ |
||
|
运行湿度 |
10%RH~90%RH（无凝露） |
||
|
抗干扰能力 |
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
||
|
空气 |
无腐蚀性气体 |
||
|
冷却方式 |
自然风冷 |
||
|
防护等级 |
前面板符合IP65 |
||
|
尺寸 |
|||
|
外部尺寸（mm） |
272.2*191.7*51.2 |
200.4*146.9*48.5 |
152*102*41.8 |
|
面板开孔尺寸（mm） |
260.2*179.7 |
192.0*138.5 |
144*94 |
注意：以上所有型号标配时钟。
产品外形及尺寸（单位：mm）

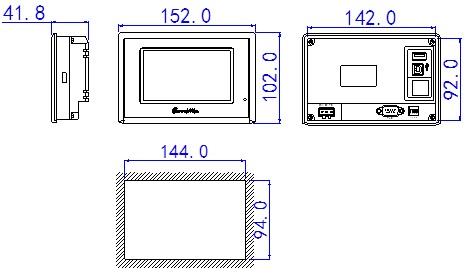

TG465系列：

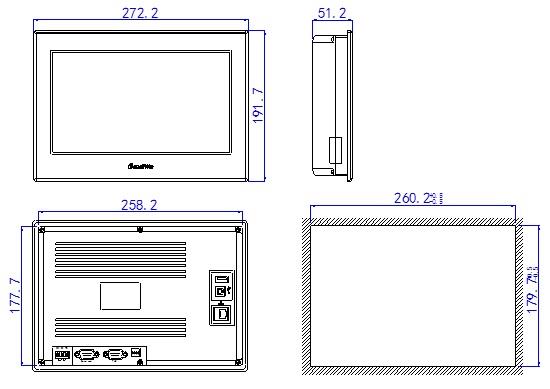

TGA62系列：

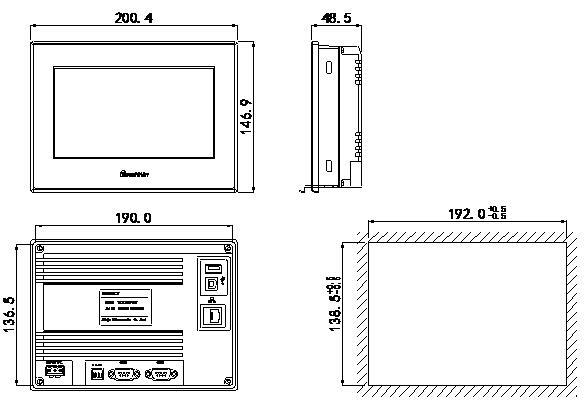

TG765系列：
