产品说明
基于2.4GHz的Wifi无线通讯模块，具备RS232、RS485接口
适配信捷XC2~XCM系列、XD系列PLC、MODBUS RTU设备
XD-WBOX-ED连接在XD系列PLC的左侧（XD1不支持）
采用IEEE802.11b.g.n协议栈以及TCP/IP协议栈
支持PC网页平台以及手机App的平台支持
具备硬件按钮重置、PLC程序上下载、参数修改、手机控制等功能
可在各类场合下与无线AP（热点）连接，实现对PLC的远程监控以及无线组网统筹控制。
支持多种组网形式，在工业以及民用各种场合均可使用。
产品特点
支持AP（无线热点）和STA模式
支持多无线热点自动漫游技术（典型事件＜500ms，最大时间2000ms）
持久在线，具有短线重拨和看门狗功能
内网可达4个主站同步监控
支持同时内、外网监控
支持基于TCP/IP的X-NET现场总线
支持MODBUS TCP用于连接组态软件
标配SMA接头、标配高增益数据天线
具备信号强度、运行状态指示功能
产品型号
W-BOX：标准天线
W-BOXL：配备延长外接天线
XD-WBOX-ED：标准天线
XD-WBOXL-ED：配备外接延长天线
应用领域
远程设备监控
物联网应用
工业控制
手持设备

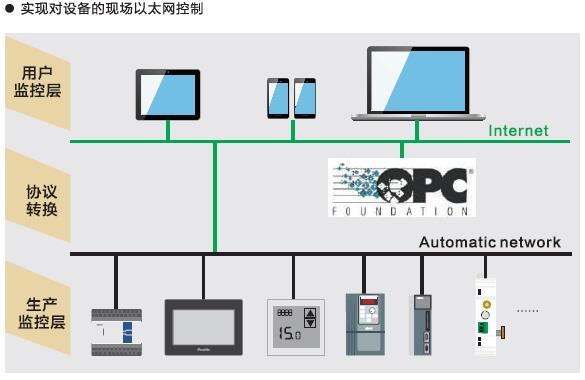

典型应用拓扑

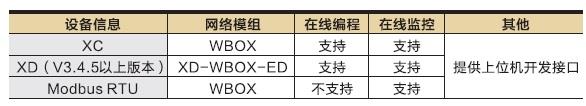

与PLC的适配关系
产品规格
| 分类 | 参数 | 取值 |
| 无线参数 | 标准认证 | FCC/CE |
| 无线标准 | 802.11 b/g/n | |
| 频率范围 | 2.412GHz-2.484GHz | |
| 发射功率 | 802.11b:+16+/-2dBm | |
| 802.11g:+14+/-2dBm | ||
| 802.11n:+13+/-2dBm | ||
| 接收灵敏度 | 802.11b:-93 dBm | |
| 802.11g:-85 dBm | ||
| 802.11n:-82 dBm | ||
| 硬件参数 | 数据接口 | UART |
| SPI,PWM,GPIO | ||
| 工作温度 | -40℃-85℃ | |
| 尺寸 |
|
|
| 软件参数 | 无线网络类型 | STA/AP/STA+AP |
| 安全机制 | WEP/WPA-PSK/WPA2-PSK | |
| 加密类型 | WAP64/WAP128/TKIP/AES | |
| 升级固件 |
|
|
| 定制开发 |
|
|
| 网络协议 | TCP | |
| 用户配置 | Web页面 |
产品外形尺寸（单位：mm）

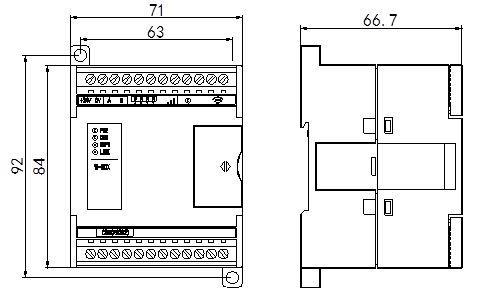

W-BOX、W-BOXL：

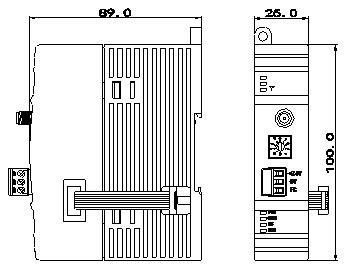

XD-WBOX-ED、XD-WBOXL-ED：
