产品说明

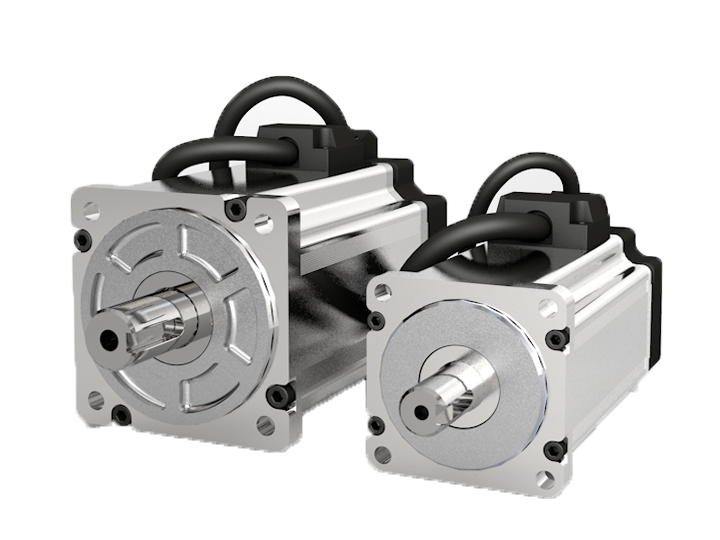

MF3系列伺服专用电机
适配DF3系列0.75KW伺服驱动器

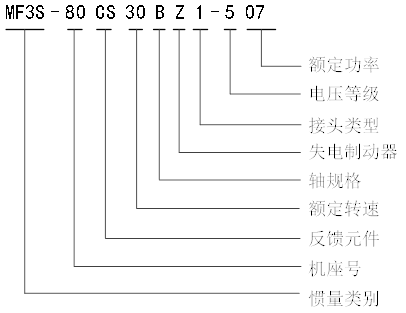

命名规则
|
惯量类别 |
3S |
|
|
机座号 |
80（单位mm） |
|
|
反馈元件 |
CS |
单圈17bit磁编绝对值电机 |
|
CM |
多圈17bit磁编绝对值电机 |
|
|
额定转速（rpm） |
30 |
3000 |
|
轴规格 |
A |
有键、无油封、带螺纹孔 |
|
B |
有键、有油封、带螺纹孔 |
|
|
C |
无键、无油封、有螺纹孔 |
|
|
D |
无键、有油封、有螺纹孔 |
|
|
失电制动器 |
空 |
无失电制动器 |
|
Z |
带失电制动器 |
|
|
电机连接件规格 |
2 |
表示电机接头航插接头 |
|
电压等级 |
5 |
48V |
|
功率（KW） |
07 |
0.75 |
规格参数
|
电机型号MF |
DC24V-70V |
||||
|
3S-80 |
|||||
|
CS30B1 |
CM30B1 |
CS30BZ1 |
CM30BZ1 |
||
|
507 |
|||||
|
电机代码 |
50F7 |
58F7 |
|||
|
额定功率（KW） |
0.75 |
||||
|
额定电流[mA] |
20 |
||||
|
最大电流[mA] |
60 |
||||
|
额定转速[RPM] |
3000 |
||||
|
额定转矩[Nm] |
2.39 |
||||
|
最大转矩[Nm] |
7.71 |
||||
|
转子惯量[10^-7kg.m2] |
1185 |
1251 |
|||
|
惯量类型 |
低惯量 |
低惯量 |
低惯量 |
低惯量 |
|
|
推荐转子惯量比 |
20倍以内 |
||||
|
极对数 |
5 |
5 |
5 |
5 |
|
|
编码器位数 |
17 |
17 |
17 |
17 |
|
|
编码器种类 |
磁 |
磁 |
磁 |
磁 |
|
|
电机绝缘等级 |
ClassF(155℃) |
||||
|
防护等级 |
IP65 |
||||
|
使用环境 |
环境温度 |
-15℃～+40℃(不冻结) |
|||
|
环境湿度 |
相对湿度<90%(不结露) |
||||
外观尺寸图（单位：mm）

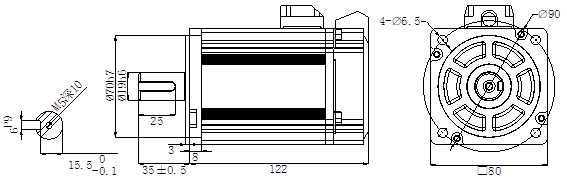

MF3S-80CS/CM30B1-507

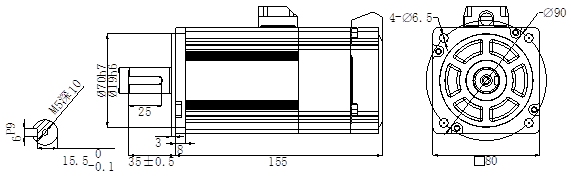

MF3S-80CS/CM30BZ1-507
