产品特点
1）全新书本窄体设计，体积小，重量轻，外形漂亮
2）支持EtherCAT、CANopen高速网络总线协议，组网数量最大可达32轴
3）全系列支持各种类型PG卡，更加精准有效的控制电机
4）科学独立风道设计，有快速散热、设备温升低、减少粉尘等优点
5）强大的电机适配能力，支持异步、同步、变频电机
6）配以整流制动模块实现直流共母线，达到节能环保，电力回收效果
7）丰富的扩展能力，不同功能选用不同扩展卡
8）支持LCD液晶面板，实现快速调试，参数存储、上传、下载
命名规则
|
字段标识 |
字段详细解释 |
|
|
① |
产品标识 |
VH：通用品变频器 |
|
② |
产品系列 |
6：6系列高性能闭环矢量变频器（异步机） |
|
6S：6系列高性能闭环矢量变频器（同步机） |
||
|
③ |
输入电压等级 |
4：AC 380V |
|
④ |
功率等级 |
5P5：5.5KW 011：11KW 小数点用P表示 |
|
⑤ |
制动单元 |
B：内含制动单元 空：无 |
技术规格
|
型号 VH6-4_ _ _-B |
5P5 |
7P5 |
011 |
015 |
018 |
022 |
030 |
|
适配电机（KW） |
5.5 |
7.5 |
11.0 |
15.0 |
18.5 |
22.0 |
30.0 |
|
输入额定电流（A） |
14.6 |
20.5 |
26.0 |
35.0 |
38.5 |
46.5 |
62 |
|
电源容量（KVA） |
8.9 |
11.0 |
17.0 |
21.0 |
24.0 |
30.0 |
40.0 |
|
输出额定电流（A） |
13.0 |
17.0 |
25.0 |
32.0 |
37 |
45 |
60 |
一般规格
|
项目 |
规格 |
|||
|
输入 |
额定电压、频率 |
三相380伏级：三相380V，50Hz/60Hz |
||
|
允许电压波动范围 |
三相380伏级：320～440V |
|||
|
输出 |
电压 |
0～输入电压 |
||
|
频率 |
0～500Hz |
|||
|
控制 性能 |
控制电机类型 |
异步电机、永磁同步电机、变频电机 |
||
|
控制性能 |
有速度传感器矢量控制（FVC） |
无速度传感器矢量控制（SVC） |
V/F控制（VVF） |
|
|
速度精度 |
±0.2% |
±0.5% |
±1% |
|
|
速度波动 |
±0.2% |
±0.3% |
±0.5% |
|
|
调速范围 |
1：2000 |
1：100 |
1：50 |
|
|
起动转矩 |
0Hz：180% |
0.5Hz：150% |
1.0Hz：150% |
|
|
转矩精度 |
±5% 额定转矩 |
±10% 额定转矩 |
// |
|
|
转矩响应 |
≤10ms |
≤20ms |
// |
|
|
过载能力 |
150%额定电流60s； |
|||
|
频率精度 |
低频运行模式：0.01Hz；高频运行模式：0.1Hz |
|||
|
频率分辨率 |
低频运行模式：数字设定--0.01Hz、模拟设定--最高频率×0.1% 高频运行模式：数字设定--0.1Hz、模拟设定--最高频率×0.1% |
|||
|
控制端子输入 |
数字输入通道 |
最多支持7路开关量输入X，其中A卡标配4路（X1-X4），分辨率不大于2ms，B卡可扩展3路（X5-X7）； 其中X4端子可支持最大50kHz高速脉冲输入 |
||
|
模拟输入通道 |
最多支持3路模拟量输入AI，其中A卡标配2路（AI1、AI2），分辨率不大于20mV，B卡可扩展1路（AI3）； AI1、AI2支持0～10V或0～20mA输入 AI3支持-10V～10V输入，可当作PT100输入 |
|||
|
控制端子输出 |
数字输出通道 |
最多支持4路开关量输出Y，其中A卡标配1路（Y1）+1路（TA1TB1TC1），B卡可扩展1路（Y2）+1路（TA2TB2TC2）； 其Y2端子可支持最大50kHz高速脉冲输出 |
||
|
模拟输出通道 |
最多支持2路模拟量输出AO，其中A卡标配1路（AO1），B卡可扩展1路（AO2）； AO1到A02支持输出0～10V或0～20mA |
|||
|
产品 功能 |
启动命令给定方式 |
通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定。 |
||
|
频率给定方式 |
通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定、模拟量AI给定、多段速给定、简易PLC给定、PID和主辅给定。 |
|||
|
典型功能 |
频率主辅运算、禁止反转、转矩提升、九种V/F曲线设定、五段AI曲线设定、加减速曲线设定、端子延时及滤波、端子多功能输入输出、直流制动、能耗制动、点动运行、16多段速、内置两路PID、转速跟踪再启动、载波调制、故障记录、故障自复位、预励磁启动、30组用户自定义参数 |
|||
|
重点功能 |
载波调制、转矩控制、电机自整定、限流控制、过压控制、欠压控制、转速追踪、下垂控制、震荡抑制、过压过流失速控制、自动电压调整(AVR）、自动节能运行等 |
|||
|
保护功能 |
上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护、过流过压失速保护、继电器吸合保护、端子保护、瞬时掉电不停等 |
|||
|
能耗制动 |
380V电压等级驱动器：制动单元动作电压：650～750V。 5.5kW～30kW功率等级标配内置制动单元，只需在P+和PB间接制动电阻 |
|||
|
直流电抗器 |
18.5kW及以上均为内置直流电抗器 |
|||
|
共直流母线 |
在变频器减速时分担回生能量，提高制动能力，达到节能目的并节省电阻所需额外空间与成本 |
|||
|
特色 功能 |
多总线支持 |
本体Modbus、可扩展 EtherCAT、CANopen |
||
|
多编码器支持 |
差分输入编码器、OC输入编码器、旋变编码器 |
|||
|
LCD面板 |
LCD显示、参数设置、状态监控、参数拷贝、故障分析定位、程序下载、大容量存储参数 |
|||
|
瞬停不停 |
瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 |
|||
|
定时控制 |
定时控制功能：设定时间范围0.1Min～6500.0Min |
|||
|
多电机切换 |
两组电机参数，可实现两个电机切换控制 |
|||
|
电机过热保护 |
AI3支持PT100传感器功能 |
|||
|
端子功能灵活多样化 |
多功能端子X具有51种、Y有41种、AO具有19种逻辑功能选择，满足通用变频器常规控制功能要求 |
|||
|
通讯定制参数 |
方便用户对变频器参数进行连续读写 |
|||
|
上位机软件 |
丰富的后台监控功能，方便现场数据采集和调试 |
|||
|
显示与 键盘 |
键盘显示 |
可显示设定频率、输出频率、输出电压、输出电流、输入输出状态等多种参数 |
||
|
按键锁定 |
实现对按键的部分或者全部锁定，防止误触发 |
|||
|
参数拷贝 |
标配LED单显数字键盘，选配LCD中英文显示键盘（参数上下载） |
|||
|
可选配件 |
LCD键盘、主流协议通讯卡（EtherCAT、CANopen）、编码器PG卡（增量式脉冲、旋转变压器） |
|||
|
环境 |
使用场所 |
室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 |
||
|
海拔 |
低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%） |
|||
|
周围温度 |
-10℃～+40℃（环境温度在40℃～50℃，请降额使用或增强散热） |
|||
|
周围湿度 |
小于95%RH，无水珠凝结 |
|||
|
振动 |
小于5.9米/秒²(0.6G) |
|||
|
存储温度 |
-40℃～+70℃ |
|||
|
防护等级 |
IP20 |
|||
|
冷却方式 |
强制风冷 |
|||
|
安装方式 |
壁挂式和嵌入式 |
|||
产品尺寸（单位：mm）

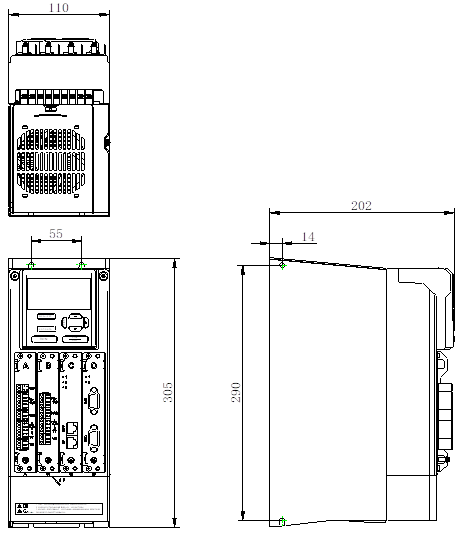

VH6-45P5-B/VH6-47P5-B

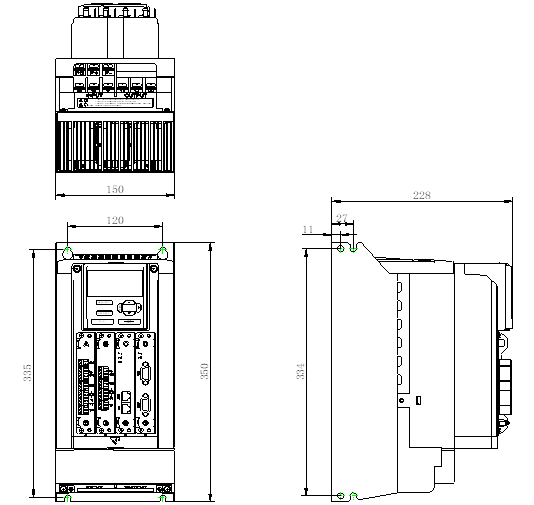

VH6-4011-B/VH6-4015-B

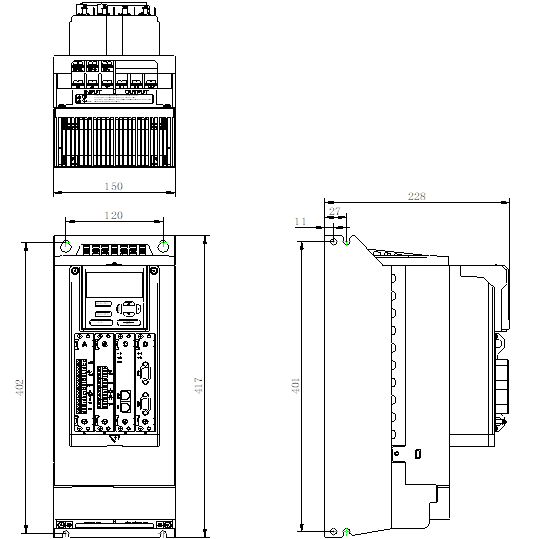

VH6-4018-B/VH6-4022-B/VH6-4030-B
