220系列电机

220系列电机
产品详情

产品说明

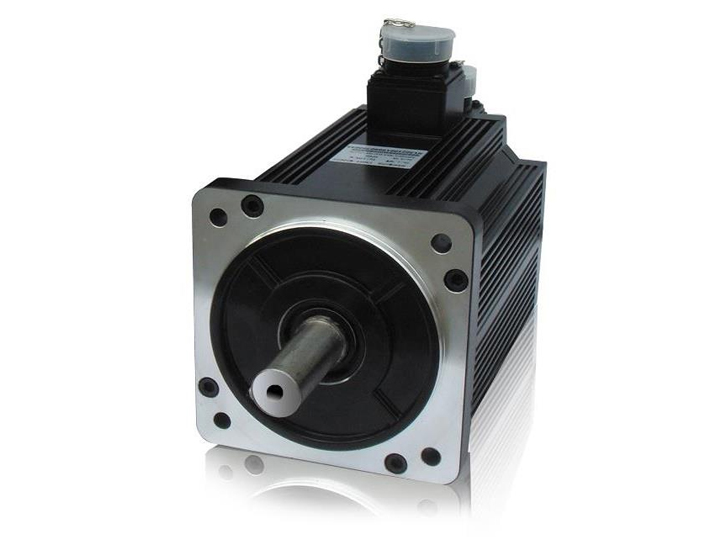

DS系列伺服专用电机
适配DS系列11/15KW伺服驱动器
编码器线数2500ppr

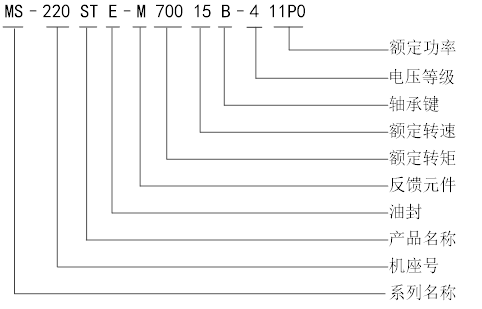

命名规则


系列名称

MS系列伺服电机

机座号

220

产品名称

ST

正弦波驱动器电动机

油封

不带油封(130ST及以上标 配油封,型号没有E)

E

带油封(仅60ST、80ST系列带油封的型号命名有区分)

反馈元件

M

增量式编码器(2500线光电编码器)

额定转矩(N.m)

700

70.0

960

96.0

额定转速(rpm)

15

1500

轴承键

A

无键

B

带键

失电制动器

无失电制动器

Z

带失电制动器(220电机无抱闸款)

电压等级

4

380V级

功率(KW)

11P0

11.0

15P0

15.0


规格参数

项目

380V

电机型号 MS-

M70015□□-411P0

M96015□□-415P0

电机代码

1157

1161

额定功率(KW)

11.0

15.0

额定电流(A)

25

35

额定转速(rpm)

1500

1500

最高转速(rpm)

2000

2000

额定转矩(N·m)

70

96

峰值转矩(N·m)

105

145

反电势常数(V/krpm)

170

175

力矩系数(N·m/A)

2.8

2.74

转子惯量(Kg·m2)

13.7×10-3

15.5×10-3

编码器线数(PPR)

2500

极对数

4

电机绝缘等级

Class B(130℃)

防护等级

IP65

使用环境

环境温度

-20℃~+50℃

环境湿度

相对湿度<90%(不结露条件)

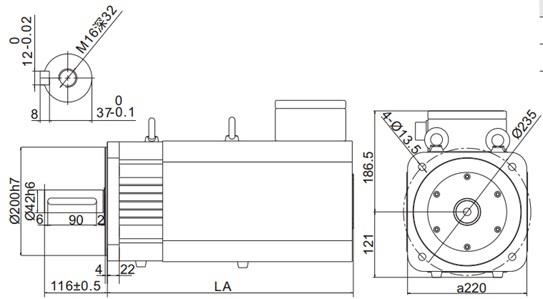

产品尺寸(单位:mm)


电机型号

       LA±1

惯量等级

常规

带抱闸

MS-220ST-M70015□□-411P0

454

-

-

MS-220ST-M96015□□-415P0

507

-

-
