产品说明
DS系列伺服专用电机
适配DS系列0.75KW伺服驱动器
编码器线数2500ppr

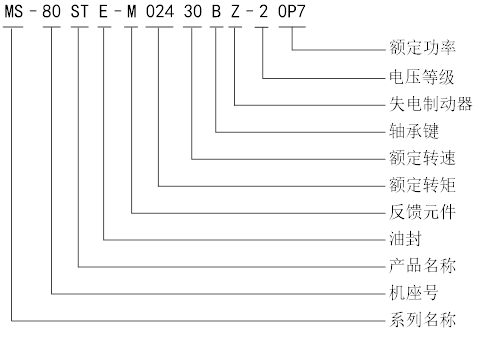

命名规则
|
系列名称 |
MS系列伺服电机 |
|
|
机座号 |
80 |
|
|
产品名称 |
ST |
正弦波驱动器电动机 |
|
油封 |
空 |
不带油封（130ST及以上标 配油封，型号没有E） |
|
E |
带油封（仅60ST、80ST系列带油封的型号命名有区分） |
|
|
反馈元件 |
M |
增量式编码器（2500线光电编码器） |
|
额定转矩（N.m）· |
024 |
2.39 |
|
035 |
3.5 |
|
|
额定转速（rpm） |
20 |
2000 |
|
30 |
3000 |
|
|
轴承键 |
A |
无键 |
|
B |
带键 |
|
|
失电制动器 |
空 |
无失电制动器 |
|
Z |
带失电制动器 |
|
|
电压等级 |
2 |
220V级 |
|
功率（KW） |
0P7 |
0.75 |
规格参数
|
电压等级 |
220V |
|||
|
电机型号MS-80ST- |
M02430 |
M03520 |
||
|
□□-20P7 |
□□-20P7 |
|||
|
电机代码 |
0011 |
1011 |
0012 |
|
|
额定功率（KW） |
0.75 |
|||
|
额定电流（A） |
3.0 |
2.6 |
3.0 |
|
|
额定转速（rpm） |
3000 |
3000 |
2000 |
|
|
最高转速（rpm） |
4000 |
4000 |
2500 |
|
|
额定转矩（N·m） |
2.39 |
2.39 |
3.5 |
|
|
峰值转矩（N·m） |
7.1 |
7.1 |
10.5 |
|
|
反电势常数（V/krpm） |
48 |
56.6 |
71 |
|
|
力矩系数（N·m/A） |
0.8 |
0.92 |
1.17 |
|
|
转子惯量（Kg·m2） |
1.82×10-4 |
1.05×10-4 |
2.63×10-4 |
|
|
绕组（线间）电阻（Ω） |
2.88 |
2.7 |
3.65 |
|
|
绕组（线间）电感（mH） |
6.4 |
6.25 |
8.8 |
|
|
电气时间常数（ms） |
2.22 |
2.3 |
2.41 |
|
|
重量（Kg） |
2.9 |
2.87 |
3.7 |
|
|
编码器线数（PPR） |
2500 |
|||
|
极对数 |
4 |
|||
|
电机绝缘等级 |
Class B（130℃） |
|||
|
防护等级 |
IP65 |
|||
|
使用环境 |
环境温度 |
－20℃～＋50℃ |
||
|
环境湿度 |
相对湿度<90%（不结露条件） |
|||

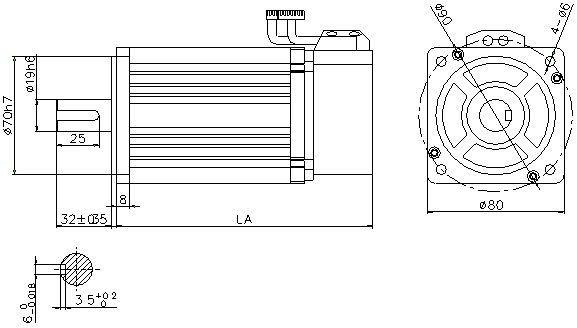

产品尺寸（单位：mm）
|
型号 |
LA |
|
|
常规 |
带抱闸 |
|
|
MS-80ST-M02430□□-20P7 |
150 |
199 |
|
MS-80ST-M03520□□-20P7 |
178 |
219 |
